近年來，隨著全國交通基礎設施建設的日益加快，跨越通航水域的橋梁不斷增多，受到多種因素影響，船舶碰撞跨河橋梁的風險日趨加大，且事故頻發。目前，存在的主要問題：一是早期建設的橋梁通航凈空尺度、防撞標準較低，部分橋梁未建設防撞設施，存在安全風險；二是部分橋區導助航和警示標志不夠完善；三是部分船舶船員駕駛操作能力不高。
為了保障船舶在橋區水域的通航安全，北京國遙新天地信息技術股份有限公司針對船舶碰撞跨河橋梁系列問題，研發出橋梁主動防撞系統（以下簡稱“系統”），實現主動預警、主動助航。
該系統是基于互聯網技術的全新概念的橋梁通航安全解決方案。實際使用效果證明，系統可以極大程度降低船舶撞橋、悶橋事故的發生概率，提高橋梁水域通航安全。與其它橋梁避碰解決方案相比，該系統能夠更加全方位地掌握橋梁實時通航情況，并通過多種手段實現船舶防碰撞預警。

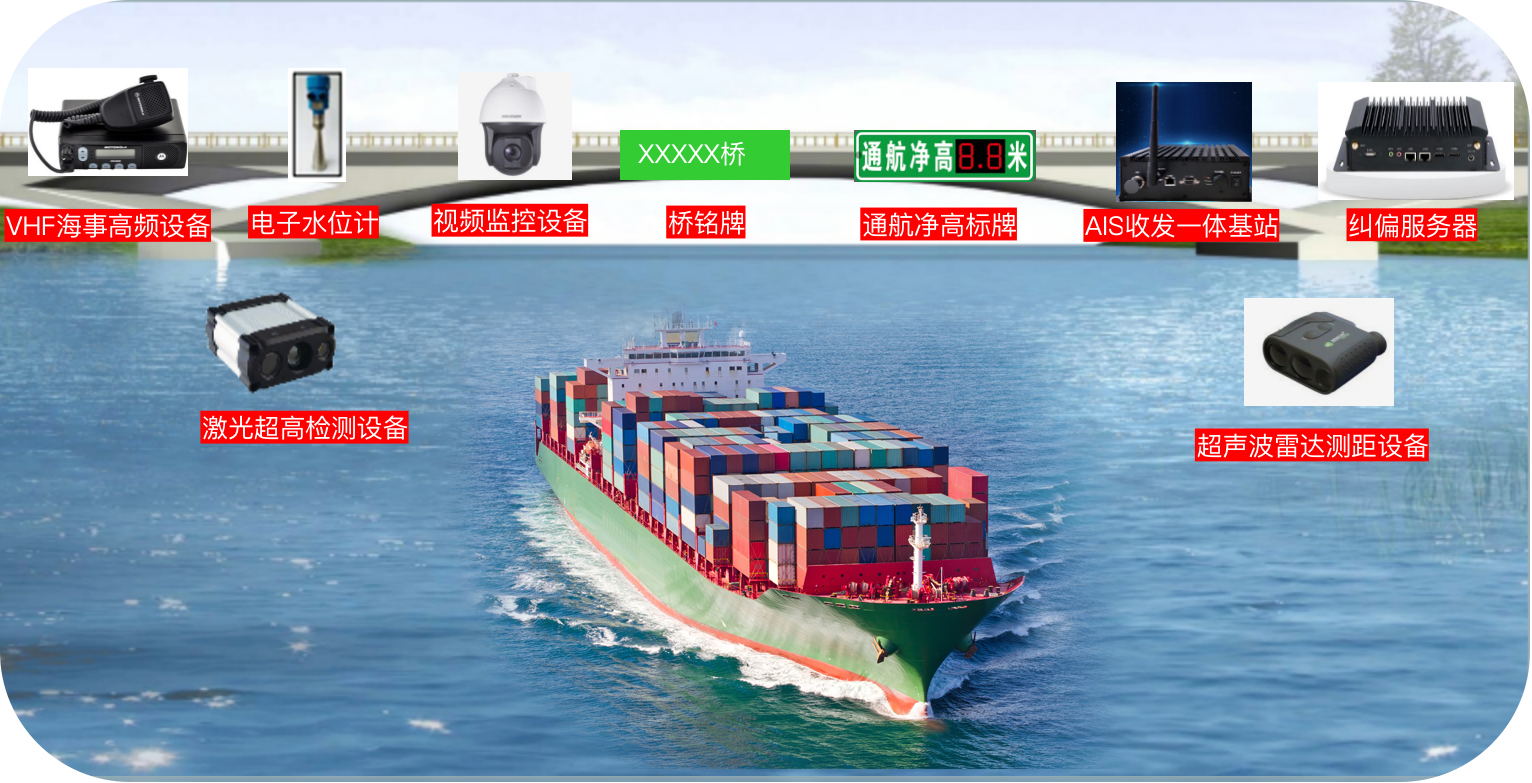

系統整體架構圖
系統四大模塊

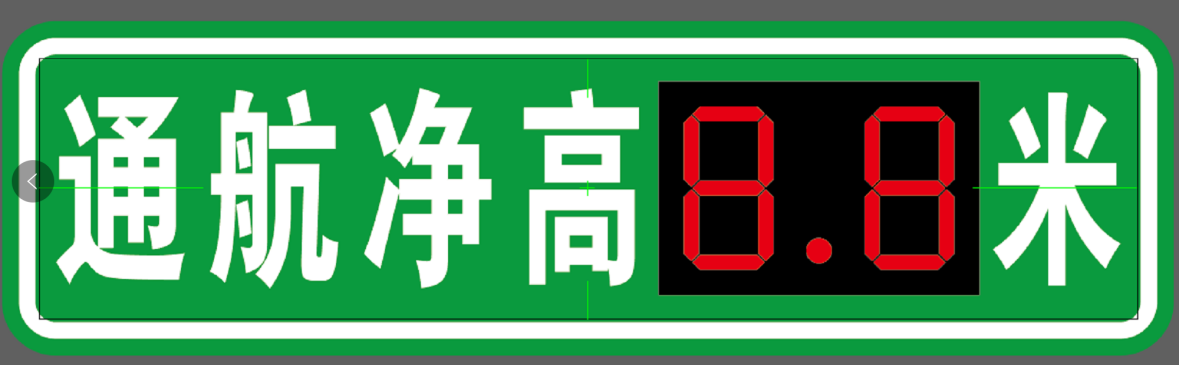

一、橋梁通航凈高標識標牌
通過安裝在橋梁上的電子雷達水位計、“通航限高顯示屏”實時顯示船舶通航凈高，避免船舶超高撞橋。
二、船舶超高糾偏預警系統
軌跡糾偏預警系統是特別針對內河橋梁、內河船舶研發的防碰撞預警系統，本系統可以在橋梁上獨立安裝使用，也可以結合“橋梁智能防撞系統”一起使用，從而實現凈高、偏航雙重主動預警。
通過在橋梁上安裝激光超高監測模組、超聲波雷達測距模組、AIS船舶識別短信提示模組、VHF海事高頻模組、船舶偏航/越界識別電子圍欄，實現船舶超高糾偏預警功能。

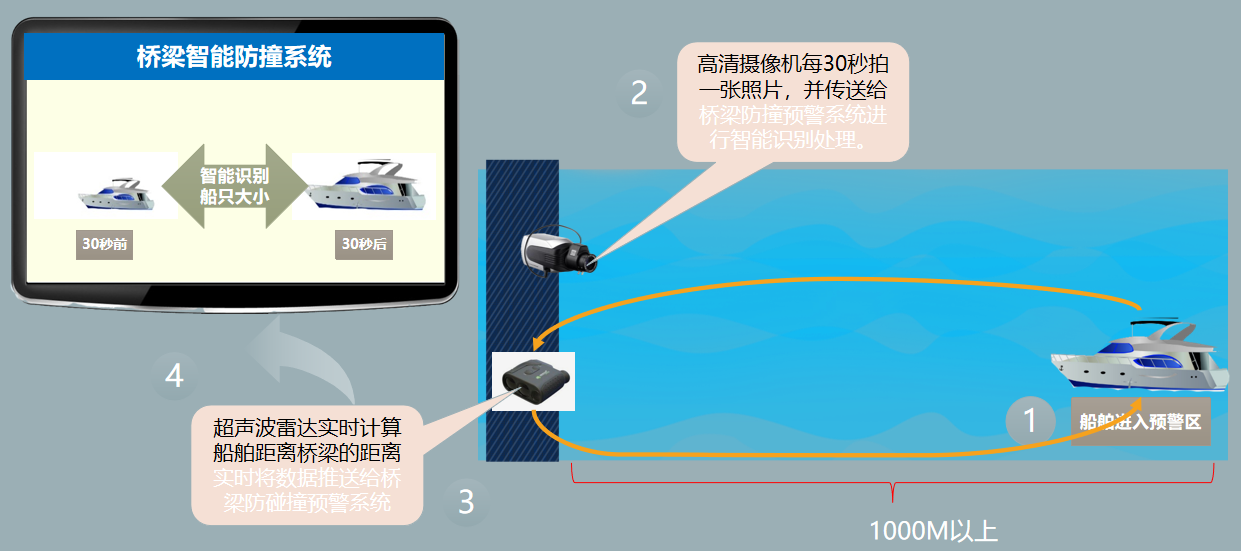

技術原理圖
當物體進入橋梁防撞預警系統的拍攝范圍內（1000M以上），高清攝像機每隔30秒拍一張照片，并傳送給橋梁智能防撞系統進行智能識別處理。當系統確認被拍攝物體是船舶時，開啟智能激光預警器，并發射激光束。

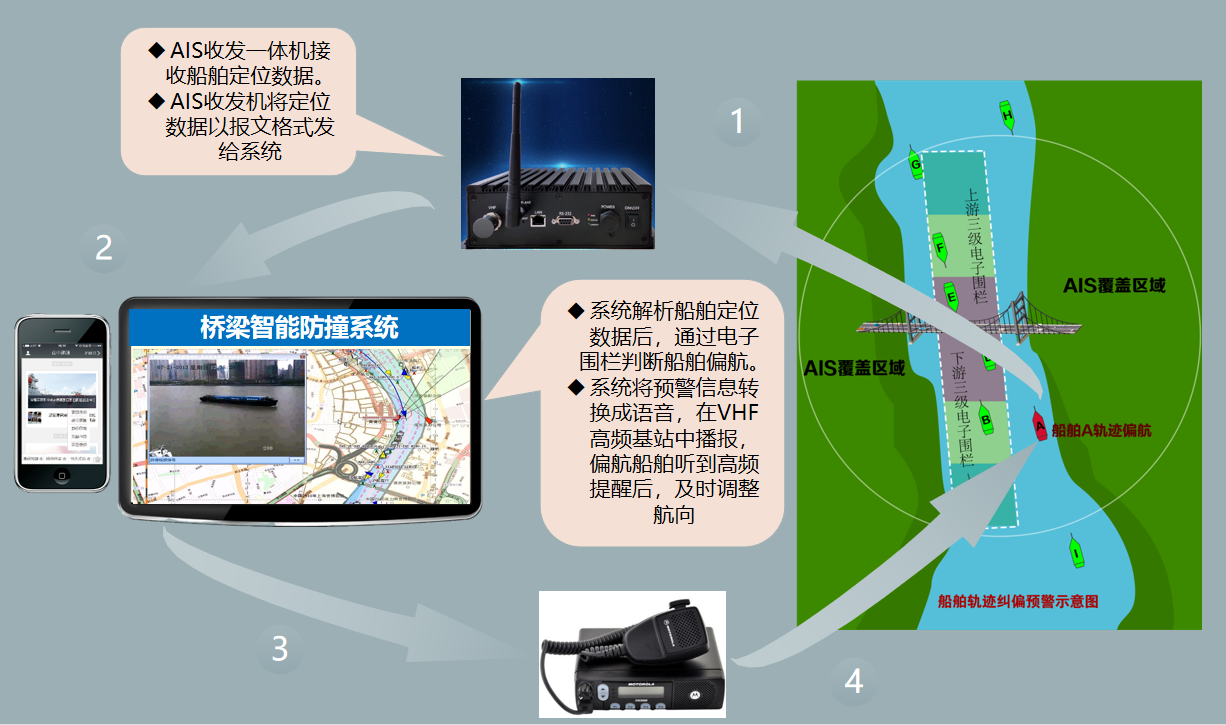

預警流程
三、智能監控圖像分析
主要功能包括圖像識別船名自動疊加；關聯船員，信息自動疊加；未開感知信號船舶，一目了然；重點關注船舶類型，自動識別。

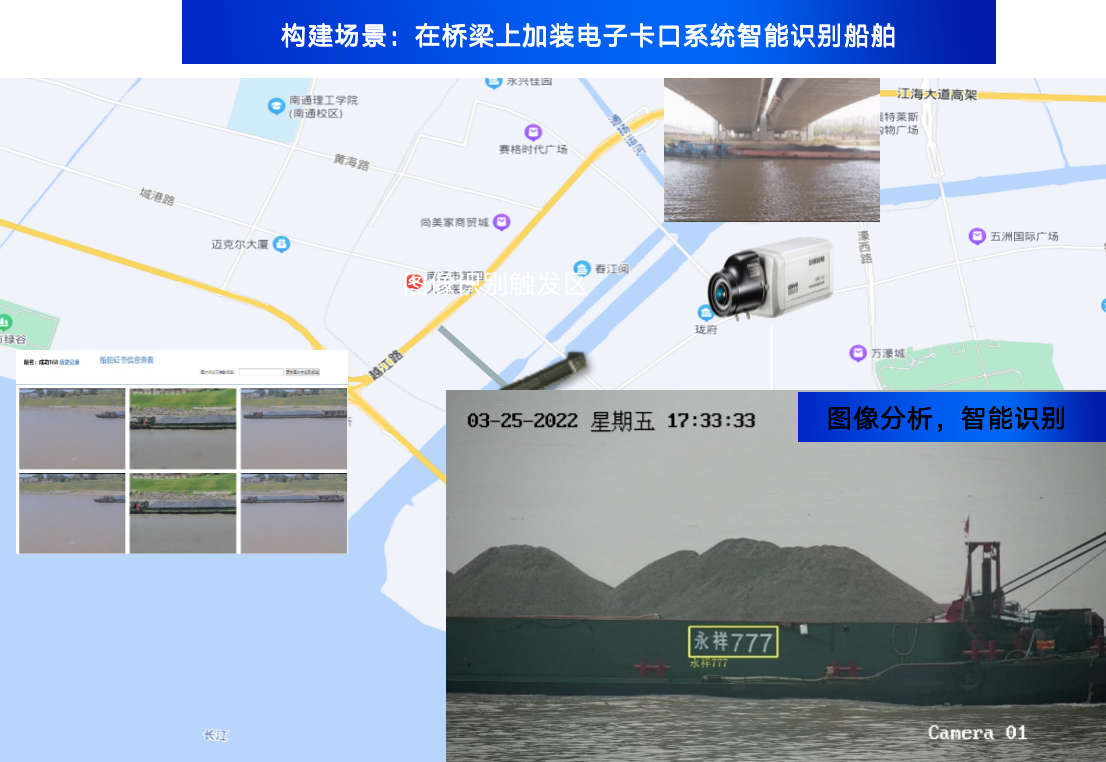

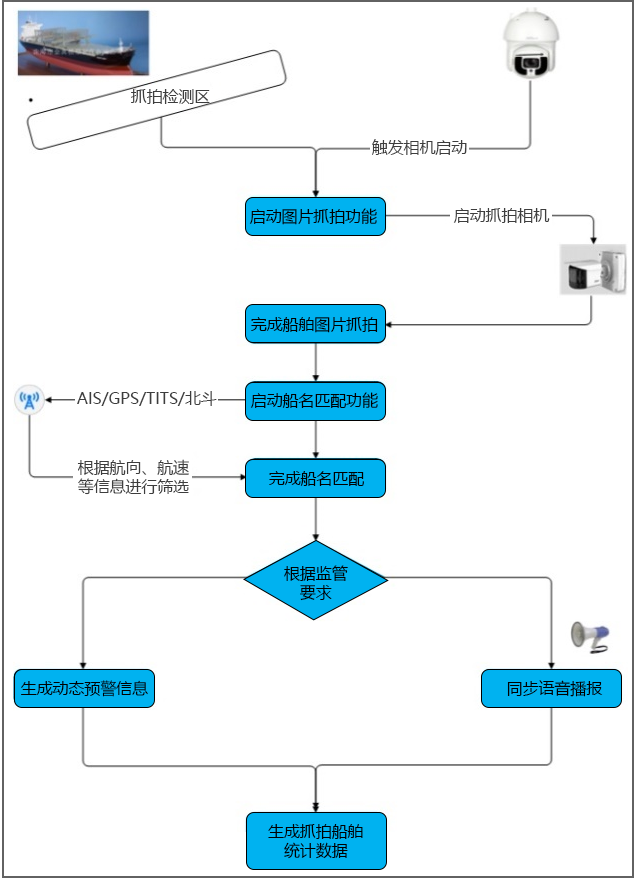

監控分析流程
圖像分析 智能識別
四、橋梁防碰撞管理平臺
應用物聯網技術，將船民最關注的“橋梁通航限高”在橋梁上和手機微信上呈現。特別是微信小程序的應用，使得船民在手機上便可查詢本次航程所經過低矮橋梁的通航限高，有針對性地進行遠程壓水，提前規劃安全航行路線。同時，在每座橋上安裝并上線的避撞設備，通過電信無線網絡向數據中心定時發送運維數據。能夠在地圖上呈現橋梁的位置、實時凈空高度、設備工作狀態、有無故障等信息，可以查詢歷史記錄，提供 RestfulAPI 接口，以便獲得授權的應用讀取數據，工作維持穩定的狀態，界面簡約清楚。
丨WEB端
通航凈高數據查詢

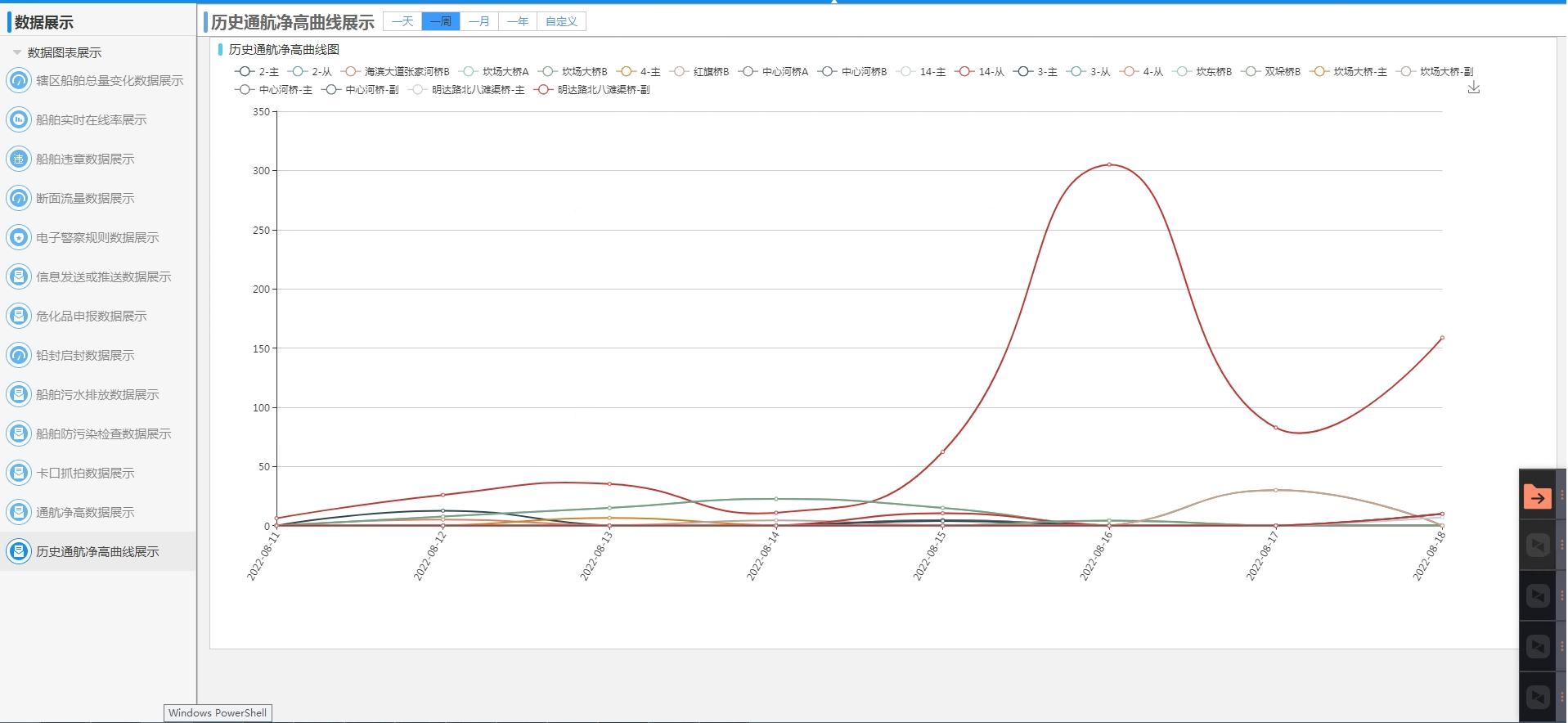

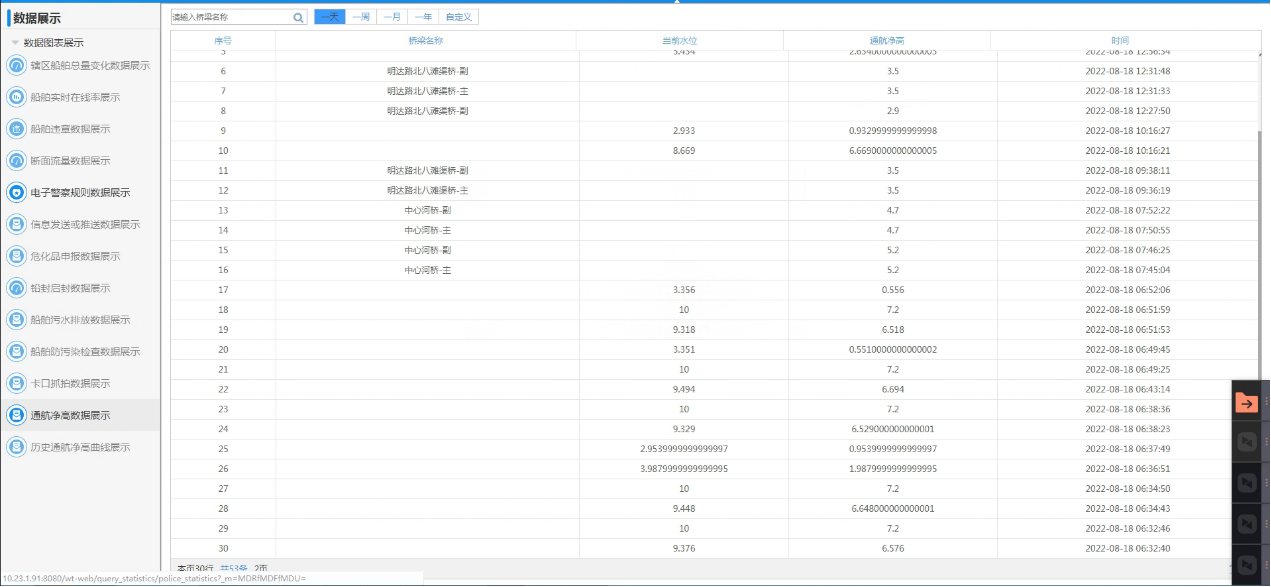

歷史水位數據查詢

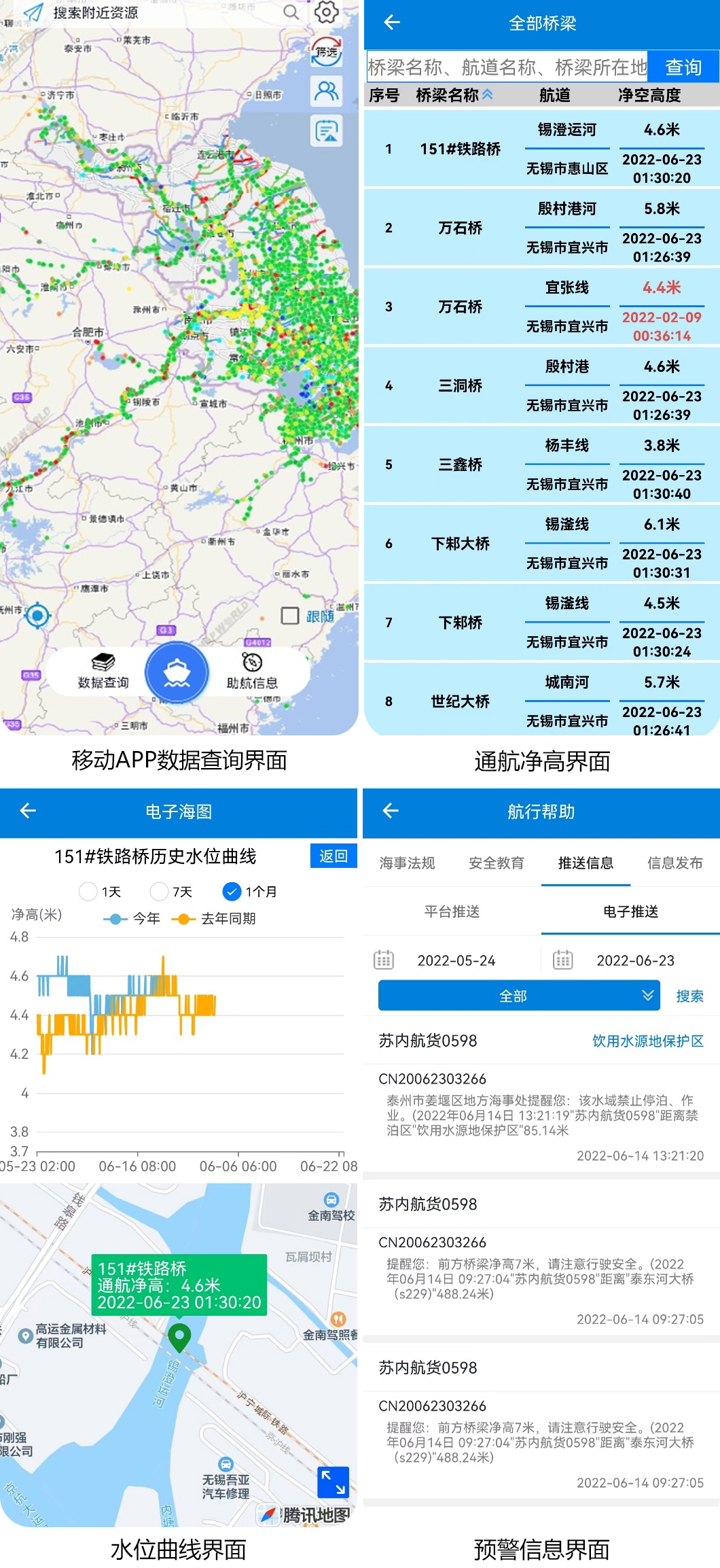

丨移動APP端
丨微信小程序端
微信作為及時通訊工具，已經完全被廣泛認可并接受，將安裝“橋梁智能防撞系統”的橋梁通航限高數據實時推送給“橋梁通航限高查詢”微信小程序。

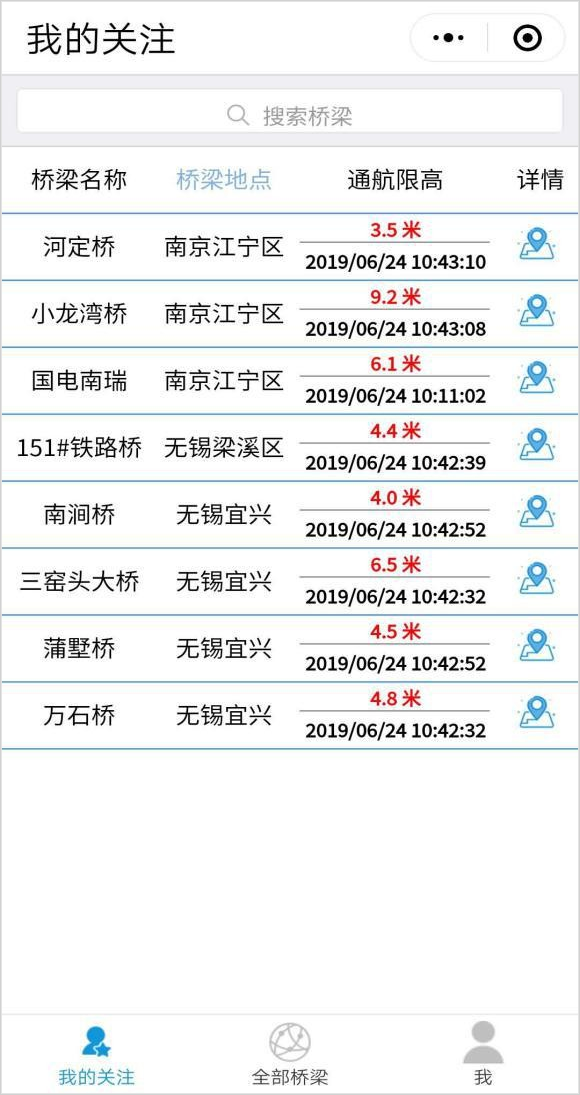

微信小程序呈現
綜上所述，該系統通過利用現代化檢測手段和多種預警手段有效提高航道運行安全性，還能夠有效避免超高、偏航船舶通過橋梁時造成交通意外事故。通過該系統，橋梁監管人員能夠準確了解橋區通航情況，有效引導通航船舶，一旦發生緊急事件，系統還能及時協調資源，通知執法人員現場執法，將不良影響降至最低。
